Shîrudo-Technologie

Unerreichte Flexibilität und einfache Konformität serienmäßig

Welche Normen regeln die F-Gase-Sicherheit?

Bezüglich der Sicherheitsvorschriften für Kältemittel gelten zwei Normen:

  • Brandverhalten (1, 2L, 2, 3) – abgedeckt durch die für Wärmepumpen geltende Norm DIN IEC 60335-2-40 (6. Ausgabe), da diese Norm Vorrang vor EN 378:2016 hat
  • Giftigkeit (A oder B) – abgedeckt durch die für Kältemittel geltende Norm EN 378:2016.

Beschränkungen für die Entflammbarkeit von Kältemitteln Klasse A2L sind strenger als die für die Toxizität; daher konzentriert sich Shîrudo Technology darauf, innerhalb der Anforderungen gemäß DIN IEC 60335-2-40 (6. Ausgabe) maximale Flexibilität zu bieten.

Ruhiges Gewissen

Mit der Shîrudo-Technologie stellt Daikin die Einhaltung der Produktnorm DIN IEC 60335-2-40 (6. Ausgabe) für die Innengeräte sicher. Dank der bereits werkseitig integrierten Maßnahmen zum Kältemittelcontainment gestaltet sich die Auslegung dieser Systeme zudem äußerst einfach und schnell.

Komplexe und zeitraubende Berechnungen müssen nicht vorgenommen werden, auch nicht bei einer Installation in sehr kleine Räume.

Damit sich die Auslegung von Systemen für Gewerbegebäude stressfrei gestaltet, sollten Sie Ihre Projekte unbedingt mit unserer Software Xpress mit der Integration von Grundrissen überprüfen.

So funktioniert die Shîrudo-Technologie

Die Shîrudo-Technologie integriert bereits ab Werk Maßnahmen zum Kältemittelcontainment, d. h. das VRV 5-System ist mit Sensoren, Absperrventilen und einem Alarm ausgestattet, die von einer unabhängigen Stelle (SGS CEBEC) zertifiziert wurden.

Abbildung des integrierten Sensors

Integrierte Sensoren zur Erkennung von Undichtheiten in Kältemittelkreisen

  • Integriert in jedes Innengerät
  • Selbstüberwachend, erkennt selbst das kleinste Kältemittelleck
  • Aktiviert automatisch Maßnahmen zur Reaktion auf das Kältemittel: Alarm und Absperrventile
Veranschaulichung des integrierten Alarms

Integrierter Alarm

  • Lokaler optischer und akustischer Alarm integriert in die Madoka Kabel-Fernbedienung
  • Alarmauslösung auch an einer Zentralregelung realisierbar via:
    • Bauseitige Einstellung am Madoka Regler
    • Eingangssignal, das einen externen Alarm auslöst
Veranschaulichung der integrierten Absperrventile

Integrierte Absperrventile

VRV 5 mit Wärmerückgewinnung

  • Die Absperrventile sind in der BSSV-Box integriert
  • Die Ventile des betroffenen Kältemittelkreises schließen und isolieren die Leckage
  • Die anderen Zweige des Systems bleiben in Betrieb

Baureihe VRV 5 S

  • Absperrventile sind in das Außengerät integriert
  • Kältemittel wird automatisch in das Außengerät zurückgeführt
  • Nach der Rückgewinnung schließen die Absperrventile und das Kältemittel ist sicher eingeschlossen

Von kleineren Wohnungen bis zu großen Bürogebäuden

VRV 5 mit Wärmerückgewinnung

Baureihe VRV 5 S

Erfahren Sie mehr über VRV 5

  • VRV 5 mit Wärmerückgewinnung

    Entwickelt mit Hauptaugenmerk auf Dekarbonisierung von Gewerbegebäuden

  • Baureihe VRV 5 S

    Niedrigeres CO2-Äquivalent und Effizienzwerte der Spitzenklasse

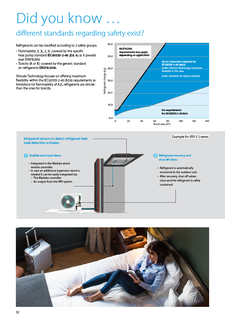

Erfahren Sie unten die Details zu den verschiedenen Sicherheitsstandards für F-Gase
